Shaderprogrammering

class: middle

# Shadere

_Shady_

---
.left-column[
  ## Shadere?
]
.right-column[
  ### Programmer på GPU

Shadere er programmer som kjører på GPUen, som gjør at vi kan utnytte GPUens parallelitet.
]
---
.left-column[
  ## Shadere?
]
.right-column[
  ### Programmer på GPU

Shadere er programmer som kjører på GPUen, som gjør at vi kan utnytte GPUens parallelitet.
]
.right-column[
  Utgjør en sentral del av det å jobbe med 3D og avansert grafikk, siden det er mange operasjoner som kun er mulige når vi gjør dem i paralell.
]
---
.left-column[
  ## Shadere?
  ## GLSL
]
.right-column[
  ### GLSL
  Vi koder shadere i et eget språk som heter GL Shading Language
]
---
.left-column[
  ## Shadere?
  ## GLSL
]
.right-column[
  ### GLSL
  Vi koder shadere i et eget språk som heter GL Shading Language
]
.right-column[
  ~~~glsl
// Eksempler på deklarasjoner
float a = 42.0; // Flyttall (desimaltall)
int c = 42; // Heltall
bool d = true; // Boolean

// Dette er en 3D vektor. vec2 og vec4 går også an
vec3 minVektor = vec3(2.0, 1.5, 0.5);
// Lesing av en koordinat i vektoren
float enKoordinat = minVektor.x;
// Lesing av flere kooridnater fra en vektor
vec2 xyVektor = minVektor.xy;
// Konstruksjon av en ny vektor basert på en annen vektor
vec3 farge = vec3(xyVektor, 1.0)

// Prosedyre som kan kalles senere
float minProsedyre(float t) {
  t = t - 1;
  return t*t*t + 1.0;
}

float minVerdi = minProsedyre(2.3);
  ~~~
]
---
.left-column[
  ## Shadere?
  ## GLSL
]
.right-column[
  ### GLSL
]
.right-column[
  ~~~glsl
float e = (1.0 + 2.0) / 23.0;

// Vektor ganger skalar (x * 3.0, y * 3.0, z * 3.0)
vec3 lengerVektor = minVektor * 3.0;
// Vektor pluss skalar (x + 3.0, y + 3.0, z + 3.0)
vec3 lengerVektor = minVektor + 3.0;
// Prikkprodukt / dot product
vec3 prikk = minVektor * annenVektor;

// Innebygde mattefunksjoner
float f = sin(0.5); // sinus
float g = pow(2.0, 8.0); // 2^8

void main() {
  // denne koden blir kjørt først
}
  ~~~
]
---
.left-column[
  ## Shadere?
  ## GLSL
]
.right-column[
  ### GLSL

Mange av tingene i GLSL er der for at GPUen skal yte optimalt.
]
---
.left-column[
  ## Shadere?
  ## GLSL
]
.right-column[
  ### GLSL

Mange av tingene i GLSL er der for at GPUen skal yte optimalt.
]
.right-column[
  Datatyper sørger for at GPUen bruker riktige instruksjoner for operasjoner.
]
---
.left-column[
  ## Shadere?
  ## GLSL
]
.right-column[
  ### GLSL

Mange av tingene i GLSL er der for at GPUen skal yte optimalt.
]
.right-column[
  Datatyper sørger for at GPUen bruker riktige instruksjoner for operasjoner.
]
.right-column[
  Optimalisert for vektor- og matrise-operasjoner.
]
---
.left-column[
  ## Shadere?
  ## GLSL
]
.right-column[
  ### GLSL

Mange av tingene i GLSL er der for at GPUen skal yte optimalt.
]
.right-column[
  Datatyper sørger for at GPUen bruker riktige instruksjoner for operasjoner.
]
.right-column[
  Optimalisert for vektor- og matrise-operasjoner.
]
.right-column[
  Begrensa muligheter til input og output for å kontrollere flyten av data.
]
---
.left-column[
  ## Shadere?
  ## GLSL
]
.right-column[
  ### Ulike shadere

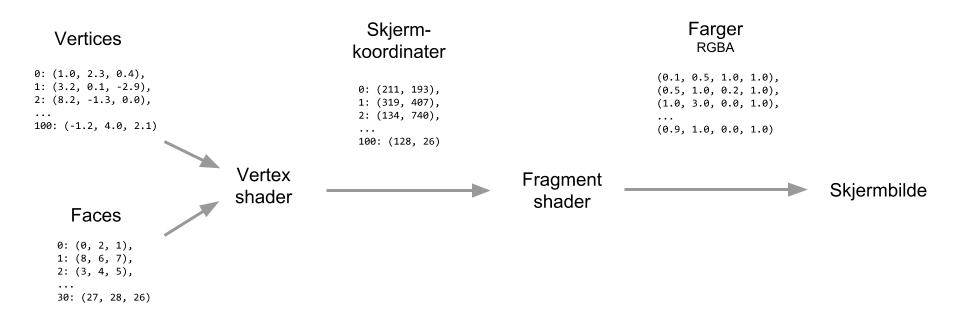

I WebGL har vi to ulike shadere som oppfyller to ulike funksjoner
]
---
.left-column[
  ## Shadere?
  ## GLSL
]
.right-column[
  ### Ulike shadere

I WebGL har vi to ulike shadere som oppfyller to ulike funksjoner
]
.right-column[
  ![shader pipeline](img/shader-pipeline.png)
]
---
.left-column[
  ## Shadere?
  ## GLSL
]
.right-column[
  ### Shadere i Three.js

Dere har allerde litt erfaring med hvordan shadere kan brukes fra Three.js

~~~javascript
let material = new THREE.ShaderMaterial({
  vertexShader: "vertexShaderCode",
  fragmentShader: "fragmentShaderCode",
});
  ~~~
]
---
.left-column[
  ## Shadere?
  ## GLSL
]
.right-column[
  ### Shadere i Three.js

Dere har allerde litt erfaring med hvordan shadere kan brukes fra Three.js

~~~javascript
let material = new THREE.ShaderMaterial({
  vertexShader: "vertexShaderCode",
  fragmentShader: "fragmentShaderCode",
});
  ~~~
]
.right-column[
  I tillegg legger Three.js på en del ekstra kode for hver shader
  ~~~glsl
uniform mat4 modelMatrix;
uniform mat4 modelViewMatrix;
uniform mat4 projectionMatrix;
uniform mat4 viewMatrix;
uniform mat3 normalMatrix;
uniform vec3 cameraPosition;

attribute vec3 position;
attribute vec3 normal;
attribute vec2 uv;
  ~~~
]
---
.left-column[
  ## Shadere?
  ## GLSL
  ## Vertex shader
]
.right-column[
  ### Vertex shader

Vertex shaderen er ansvarlig for å regne ut den endelige posisjonen til ett bestemt punkt i en geometri.
]
---
.left-column[
  ## Shadere?
  ## GLSL
  ## Vertex shader
]
.right-column[
  ### Vertex shader

Vertex shaderen er ansvarlig for å regne ut den endelige posisjonen til ett bestemt punkt i en geometri.
]
.right-column[
  ~~~glsl
void main() {
  gl_Position = position;
}
  ~~~
]
---
.left-column[
  ## Shadere?
  ## GLSL
  ## Vertex shader
]
.right-column[
  ### Vertex shader

Vertex shaderen er ansvarlig for å regne ut den endelige posisjonen til ett bestemt punkt i en geometri.
]
.right-column[
  ~~~glsl
void main() {
  vec4 modelSpaceCoordinates = vec4(position.xyz, 1.0);

vec4 worldSpaceCoordinates =
    modelViewMatrix * modelSpaceCoordinates;

vec4 screenSpaceCoordinate =
    projectionMatrix * worldSpaceCoordinates;

gl_Position = screenSpaceCoordinate;
}
  ~~~
]
---
.left-column[
  ## Shadere?
  ## GLSL
  ## Vertex shader
  ## Fragment shader
]
.right-column[
  ### Fragment shader

Fragment shaderen er ansvarlig for å fargelegge hver pixel i geometrien
]
---
.left-column[
  ## Shadere?
  ## GLSL
  ## Vertex shader
  ## Fragment shader
]
.right-column[
  ### Fragment shader

Fragment shaderen er ansvarlig for å fargelegge hver pixel i geometrien
]
.right-column[
  ~~~glsl
void main() {
  gl_FragColor = vec4(1.0, 1.0, 1.0, 1.0);
}
  ~~~
]
---
.left-column[
  ## Shadere?
  ## GLSL
  ## Vertex shader
  ## Fragment shader
]
.right-column[
  ### Fragment shader

Fragment shaderen er ansvarlig for å fargelegge hver pixel i geometrien
]
.right-column[
  ~~~glsl
void main() {
  vec3 color = vec3(1.0, 0.0, 0.0);
  float alpha = 1.0;

gl_FragColor = vec4(color, alpha);
}
  ~~~
]
---
.left-column[
  ## Shadere?
  ## GLSL
  ## Vertex shader
  ## Fragment shader
  ## Argumenter
]
.right-column[
  ### Sende data til shadere

Vi har ofte behov for å sende data fra JavaScript-land til GLSL-land eller mellom Vertex og Fragment shader.
]
---
.left-column[
  ## Shadere?
  ## GLSL
  ## Vertex shader
  ## Fragment shader
  ## Argumenter
]
.right-column[
  ### Sende data til shadere

Vi har ofte behov for å sende data fra JavaScript-land til GLSL-land eller mellom Vertex og Fragment shader.
]
.right-column[
  Til å gjøre det har vi 3 ulike metoder: **Uniforms**, **Attributes** og **Varying**.
]
---
.left-column[
  ## Shadere?
  ## GLSL
  ## Vertex shader
  ## Fragment shader
  ## Argumenter
]
.right-column[
  ### Uniforms

Read only verdier som er identiske for alle vertices og pixler i begge shadere. Typisk ting som tid, museposisjon og animasjonshastighet.
]
---
.left-column[
  ## Shadere?
  ## GLSL
  ## Vertex shader
  ## Fragment shader
  ## Argumenter
]
.right-column[
  ### Uniforms

Read only verdier som er identiske for alle vertices og pixler i begge shadere. Typisk ting som tid, museposisjon og animasjonshastighet.
]
.right-column[
I en shader:
  ~~~glsl
uniform float time;
  ~~~
Settes i JavaScript:
  ~~~javascript
let material = new THREE.ShaderMaterial({
  uniforms: {time: {value: 1.0}},
  vertexShader: vertexShaderCode,
  fragmentShader: fragmentShaderCode
});
  ~~~
]
---
.left-column[
  ## Shadere?
  ## GLSL
  ## Vertex shader
  ## Fragment shader
  ## Argumenter
]
.right-column[
  ### Attributes

Read only verdier som settes per vertex i en geometri. Typisk ting som farge, normal-vektor og tekstur-kooridinat. Kan kun leses i vertex shadere.
]
---
.left-column[
  ## Shadere?
  ## GLSL
  ## Vertex shader
  ## Fragment shader
  ## Argumenter
]
.right-column[
  ### Attributes

Read only verdier som settes per vertex i en geometri. Typisk ting som farge, normal-vektor og tekstur-kooridinat. Kan kun leses i vertex shadere.
]
.right-column[
I en vertex shader:
  ~~~glsl
attribute float offset;
  ~~~
Settes i JavaScript:
  ~~~javascript
let geometry = new THREE.BoxBufferGeometry(1,1,1);
geometry.addAttribute(
  "offset",
  new THREE.BufferAttribute([offset data], 1)
);
  ~~~
]
---
.left-column[
  ## Shadere?
  ## GLSL
  ## Vertex shader
  ## Fragment shader
  ## Argumenter
]
.right-column[
  ### Varying

Verdier som sendes _fra_ en vertex shader _til_ en fragment shader. Kan ikke settes fra JavaScript. Får en verdi per vertex, siden den blir satt i vertex shaderen. Brukes typisk til ting som farge, normal-vektor og andre ting som er nyttig for å beregne farge.
]
---
.left-column[
  ## Shadere?
  ## GLSL
  ## Vertex shader
  ## Fragment shader
  ## Argumenter
]
.right-column[
  ### Varying

Verdier som sendes _fra_ en vertex shader _til_ en fragment shader. Kan ikke settes fra JavaScript. Får en verdi per vertex, siden den blir satt i vertex shaderen. Brukes typisk til ting som farge, normal-vektor og andre ting som er nyttig for å beregne farge.
]
.right-column[
I en vertex shader:
  ~~~glsl
varying vec3 vertexColor;

void main() {
  vertexColor = vec3(1.0, 0.0, 0.0);

// anna kode
}
  ~~~
I en fragment shader:
  ~~~glsl
varying vec3 vertexColor;

void main() {
  // Her kan du bruke vertexColor-verdien
}
  ~~~
]
---
.left-column[
  ## Shadere?
  ## GLSL
  ## Vertex shader
  ## Fragment shader
  ## Argumenter
]
.right-column[
  ### Varying

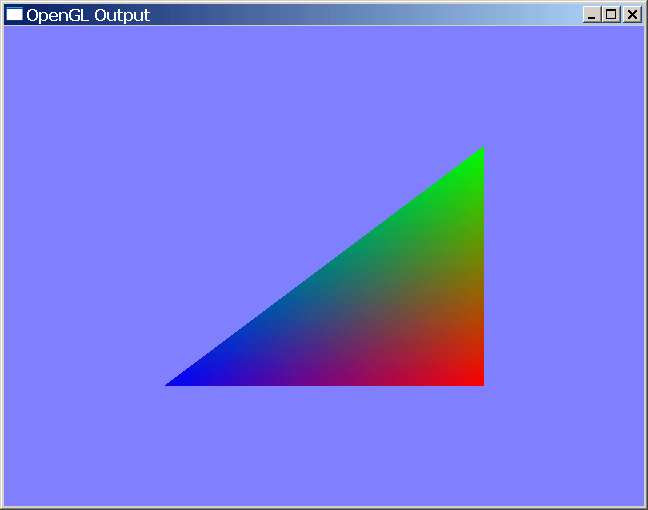

Verdier som sendes _fra_ en vertex shader _til_ en fragment shader. Kan ikke settes fra JavaScript. Får en verdi per vertex, siden den blir satt i vertex shaderen. Brukes typisk til ting som farge, normal-vektor og andre ting som er nyttig for å beregne farge.
]
.right-column[
  ![varying interpolate](img/varying.gif)
]
---
# Oppgavetid!

Oppgavene finner dere på [github.com/bekk/3d-visualisering-kursserie](https://github.com/bekk/3d-visualisering-kursserie)

Dere kan laste ned repoet [her](https://github.com/bekk/3d-visualisering-kursserie/archive/master.zip).

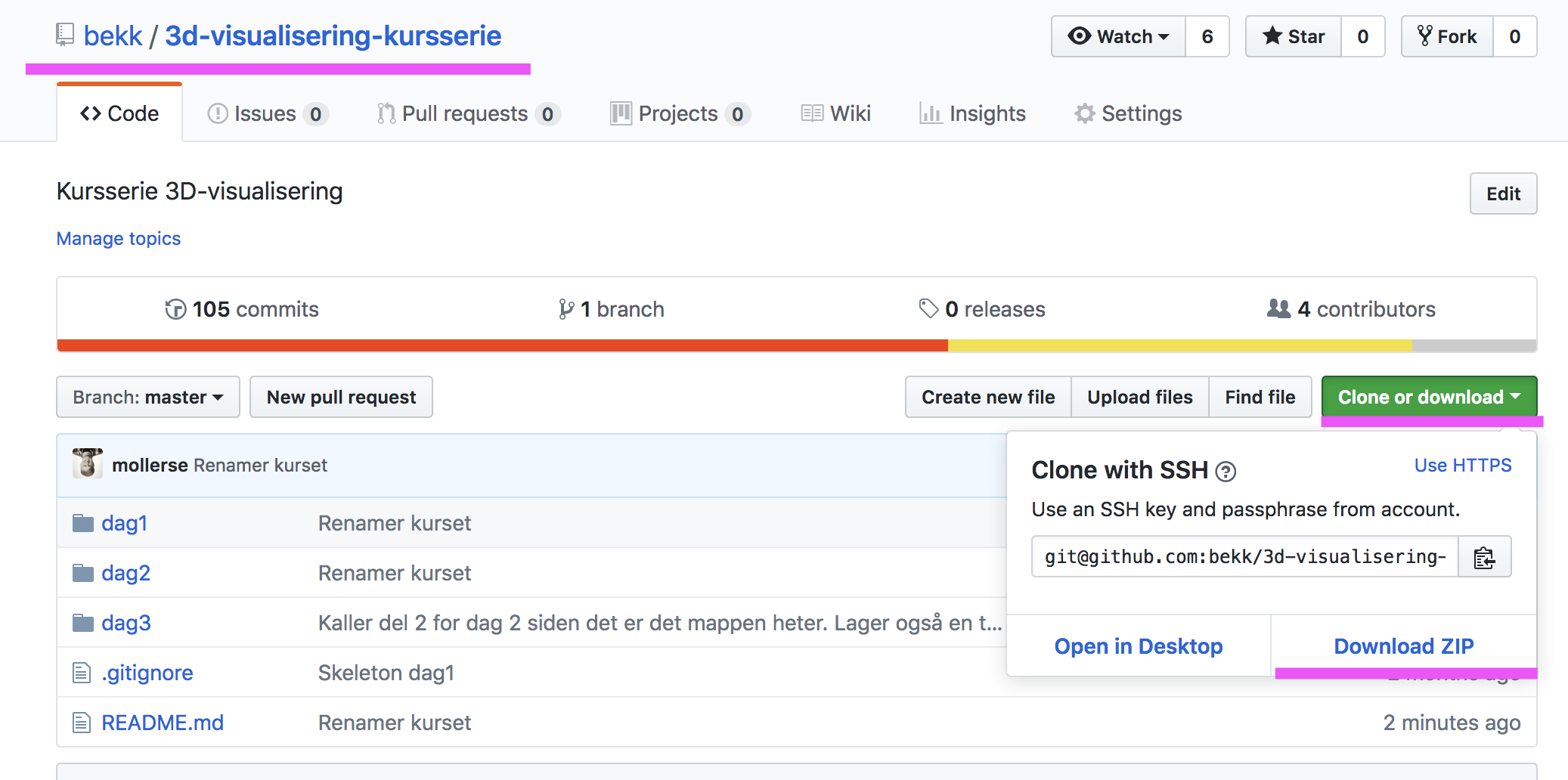

Eller bruke github sitt brukergrensesnitt:
.full[
![altxt](./img/lastned.png)
]
